談幕墻飛速發展與高性價比節能窗研發

　　一、幕墻行業飛速發展
　　79改革開放軍轉民至今近30年，門窗幕墻行業發生了飛速發展，無論從產業結構、產品質量，到全行業人員素質與30年前截然不同,門窗幕墻行業優其幕墻業來說：首先是由國有軍工大企業的航空、天航、空軍軍工企業系統（所謂天派）軍轉軍開進建筑門窗幕墻行業的先驅主力軍:哈爾濱101、沈陽黎明、天鋁、上海玻璃機械、廣鋁而后又快速切入沈飛、凌云(空軍12廠)、西飛、哈飛、貴航、空軍21廠等軍工企業起步高，從技術上首先引進日本不二框格、歐州的旭格、阿魯克、羅克迪門窗幕墻系統消化吸收又加上外資、合資企業注入，推動行業飛速發展，開創了我國門窗幕墻制造的先驅等一批具有雄厚技術人才基礎、先進管理的軍工企業推動了建筑門窗幕墻行業技術領域的飛速革命，對門窗幕墻行業的產業發展具有歷史性推動作用的事實是任何人也歪曲和竄改不了的，這只能說明是昨天和過去。而今天則是民營企業支撐天下時代;2006年已由上萬家生產施工企業(擁有一級幕墻施工資質企業291家，二級資質企業845家)和3000多個相關配套企業組成的新興建筑門窗幕墻產業大軍總產值達1700億元人民幣。其中，幕墻總產值約700億元人民幣、門窗總產值為約800億、相關配套總產值約200億,年消耗建筑鋁型材約500萬噸。有100多家產值過億元的技術骨干民營企業為代表的遠大江河三鑫等一大批民營大型骨干企業完成的產值占門窗幕墻行業總產值的50%%以上。這是行業歷史發展的大轉移, 是市場經濟發展的大變化，祝愿明天的門窗幕墻事業會更加美好!

　　二. 高性價比節能窗研發
　　1. 什么是高性價比節能窗? 高性價比門窗性能參數是多少? （按照GB/T8489-2003/ GB/T21089-2007標準）在雙白色普通玻璃片的中空玻璃前題下: (真空玻璃k 0.9~0.7、Low k 1.9~1.65)
　　1)傳熱系數(隔熱能力) 指標必須達到: K ≤2.4 W/M2.K  GB/T8489--8級(2.5>K≥2.0)
GB/T21089--5級 (2.5>K≥2.0) 。

　　2) 強 度(抗風壓性能) ≥4000 Pa-----      GB/T8489/21089-7級(4.0≤P3 < 4.5 /)。

　　3) 氣密性能:  ≥4級 [q1/2 >1.5 q1/m3/(m·h)/ q2/m3/(m2·h)]
　　[分級按:單位縫長指標值q1 /m3·h /(m·h) / 單位面積指標值q2/m3/(m2·h)]
　　按GB/T21089規定：3級  QL/A  >0.5 qL/A / m3·h /(m·h)
　　4) 水密性能  2級  150≤△P<250 Pa  按GB/T21089規定: 可開啟250≤△p< 350/pa
　　5) 隔  聲 (分貝)  3級 30≤RW<35      按GB/T21089規定: 2級30≤RW<35
　　6) 單  重 ( kg/m2) ≤7.3kg
　　7) 單  價 (元/m2)  ≤500~600元

　　2. 影響研發高性價比節能窗性能參數和困惑,也是與歐洲發達國家門窗的差異影響整窗K值的八大要素
　　1）門窗系統結構的合理設計，搭按量等壓原理，外面同面還是二面（凸起面）
　　2）隔熱條的形狀與尺寸的選擇：一字型、工字、雙工、C型
尺寸14/18/20/22/24/28/32詳見演示:[ E:\3 2007~8 培訓班/0000MV 常州班講071228~ 4.28:  PK 60.GIF]
　　3）注膠型材及型材型腔的合理設計
　　4）中空玻璃的選擇;包括間隔條材料選鋁條還是不銹鋼條？冷邊還是暖邊？及中空間距尺寸的選擇(6、9、12)充氣與不充氣；密封膠雙道密封封！)
　　5）玻璃原片選擇： ( 白片、Low片) 及壽命選擇；肯定選雙白片三片（K <2。0）；鍍膜反射片。

　　6）密封方式的選擇：1道密封2/3道密封？。

　　7）加工工藝的精確度影響：組裝縫隙高低差組角4刀/8刀填膠不填膠
　　8）五金件的選擇：尺寸配合精度靈活性及鋼性

　　三．國外成熟隔熱門窗系統的特點分析及借鑒
　　在歐洲發達國家所采用的鋁門窗基本都采用系統門窗，比如行業幾年耒引進耳聞目熟的“旭格”、“阿魯克”、“羅克迪門窗系統”……那么為什么要采用系統門窗呢？門窗的系統化設計是將門窗相關的硬件部分：型材、五金、膠條、工裝設備等通過領先細致的選配與設計組合通過技術工藝每個重要部位都予以精心統籌細膩，從而實現多種開啟方式科學的組合。五金、膠條與型材的標準化配合，為了實現優良的門窗“五性”，美觀的門窗組合奠定了基礎，從而從根本上克服了我國目前工程中大量出現的五金、型材、各成體系最終在安裝上墻時不匹配、不協調的東補西丁現象。

仔細分析“旭格”、“阿魯克、“羅克迪”等在中國國內已形成一定知名度度的歐洲成熟三大門窗系統可以找到以下5個共性：

　�。�1）、特殊的槽口及腔體設計配有專用的五金件、密封膠條及隔熱條結構；

　�。�2）、五金配套件通用性強，如角碼、角鋼片、上墻連接件周細設計；

　　（3）、成本高(安全系大)、技術含量高：無論是型材價格還是各種配套件價格均高于國內同類標準化產品很多；

　　（4）、結構成熟、齊全：無論何種組合及開啟方式均能在系統中找到相應的設計及解決方案；

　　（5）、市場占有率不高，屬高端產品，中國市場份額大成本低, 國內與國外市場有差距。

　　
　　總結上述5性的原因，主要有兩方面：

　　一.是歐洲鋁門窗系統起步早，設計完善；

　　二.是歐洲建筑市場近十年由于人口少、經濟發達等原因一直呈現小批量工程與零售為主的鮮明特征。在這背景下，歐洲建筑所采用的門窗除了節能指標要求高以外，更重要的是體現個性化的需求，所以進一步推動了系統的完善與多樣性。這種情況直接就反映在歐洲成熟系統在設計時必須考慮現場安裝的便利性，所以在型材設計時除采用統一的五金槽口，采用夾持方式，將五金與型材結合外腔體設計為考慮現場組角的通用性往往在腔體內設置與角碼相配套的凸臺結構。設想一下，一個零售項目不過30㎡的門窗安裝量，如果采用我們國內現常見的機械撞角的組角方式將會給運輸、安裝造成多大的經濟及施工負擔。所以，歐洲成熟隔熱鋁門窗系統的發展土壤在于小批量工程及零售，這與我國目前大批量的工程市場是有很大差異的。無視這一點，即盲目采用成熟歐洲鋁門窗系統必然造成價格的高昂，而且產生的許多的材料費用加大是沒有必要的浪費，這一點非常關鍵！

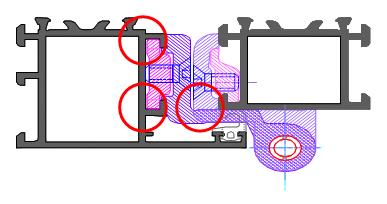

圖2 開啟扇框槽口與折頁配合精確度及靈活性

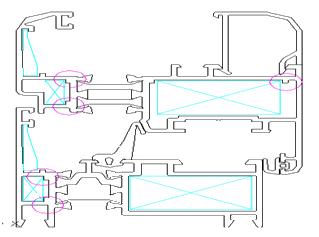

圖3 開啟扇為一道密封普通結構

　　小結：

　　我國門窗行業的發展已經呈現明確的目標——隔熱門窗必然成為主流門窗，因為國家的政策導向，發達國家的發展經驗，我們所能做的就是不斷地探索、不斷地探討、不斷地修正、不斷創新！行業內的每一個人及每一企業都要有責任耒維護行業的健康、持續、規范發展，不管這有多么大的客觀與主觀困難因素，因為我們的社會和企業個人利益聯系在于此！

　　行業當前比較突出的問題是提高門窗制造精度、優化合理經濟的匹配耒提高門窗產品質量水平？

　　但是,我國現在的建筑體制在一定程度上阻礙了高性價比門窗的推廣，使得個性化門窗發展緩慢，新建房中選擇門窗的造價與總體建筑造價的比例嚴重失調�，F在全國土地、房屋造價不斷上揚，國家要抑制房價，建筑開發商降低成本首先要壓縮門窗的價格。

　　另一方面國家要強力推行建筑節能，另一方面又要遏制房價上漲，門窗節能，提高產品質量，提高門窗制作精度、優化合理經濟的匹配是當前最有效途徑、最實際的門窗節能辦法。當然這些現象并不能成為門窗粗制濫造的理由，應該看到門窗制造技術存在嚴重不足、產品加工不精是阻礙高性價比節能窗發展。建筑節能標準的實施是我國推動行業技術進步的大好時機，優勝劣汰，逐步淘汰不節能的老產品，全面推廣高性價比節能窗產品而努力。
