玻璃采光頂顧名思義是指采用玻璃板片作為建筑物的屋頂結構,最早的作用是解決建筑的采光問題。隨著時代的進步,采光頂由最初設計用于解決室內采光不足,逐漸發展成為以裝飾和采光為目的的一種新型建筑形式,使得建筑物的外觀越來越多樣化。采光頂由于自身重量荷載、雪荷載、風荷載、不對稱荷載等引起的變位及采光頂屋面材料和支撐材料的熱脹冷縮引起的變位,使采光頂?shù)淖兾淮蠖覐?fù)雜,因此需要選用專門的采光頂密封膠產品進行接縫密封。但有時也會遇到客戶在采光頂上使用密封膠后發生漏水,而且是漏了補\補了漏。用戶常會問明明采用了你們公司的采光頂專用膠,為什么還會出現漏水的問題?下面就一個典型案例進行分析。

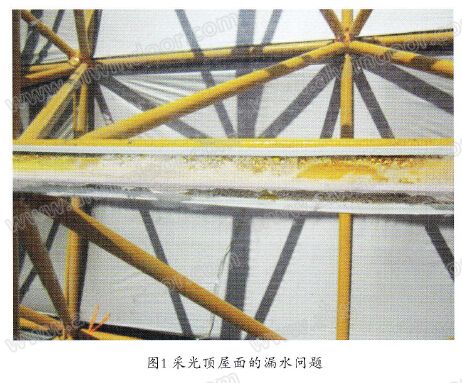

工程介紹:某采光頂建筑在2O11年5月開始進行施工建設,選用993建筑采光頂用高性能硅酮密封膠進行采光頂屋面玻璃板片的接縫密封,于2O12年9用竣工交付使用。一般情況下,采光頂工程質保年限在1O~15年之間。但是截至2O14年5用,該采光頂屋面已經發生多次大面積漏水,且多次修補無效(圖1)。

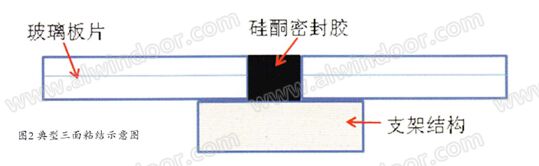

原因分析:經過實地調查,該采光頂漏水的主要原因是:1)該采光頂無規范的設計施工圖紙,施工隊直接采用993作為粘結材料把玻璃板片粘合在鋼支架結構上,同時填充玻璃板片間縫隙,是一個典型三面粘結(圖2),三面粘結會導致密封膠的位移能力顯著地降低,當受外界作用力時,密封膠的位移能力不能滿足接縫位移,從而引起開裂;2)施工隊缺乏筑幕墻施工經驗,施工工藝流程非常不嚴謹,玻璃板片和鋼架結構之間采用雙面膠條（詞條“膠條”由行業大百科提供）作為主要支撐材料,玻璃板片在鋼結構上放置隨意,導致板片接縫寬度不一,有的接縫可能只有2mm,這種接縫太小,不能體現出密封膠的位移能力,很容易在外力作用下開裂。
該工程除了漏水以外,還存在比較重大的安全隱患:采用993粘結玻璃板片和鋼支架結構,993是一種耐候膠不能作為結構粘結使用,存在使用部位不當。另外是由于鋼材表面在現場進行刷漆操作,油漆層容易脫落銹蝕,實際上玻璃并沒有進行有效粘結固定（詞條“固定”由行業大百科提供）,而是放置在鋼支架結構上,當環境中的風力較大時,采光頂很容易被吹掉造成安全事故。目前,該工程的油漆已經有脫落現象發生(圖3),讓人很是擔心該工程的安全性。針對該工程實際出現的漏水問題和安全隱患,只有把整個的采光頂全部拆掉,重新按照要求設計規范圖紙,進行標準的施工才能夠從根本上解決問題。

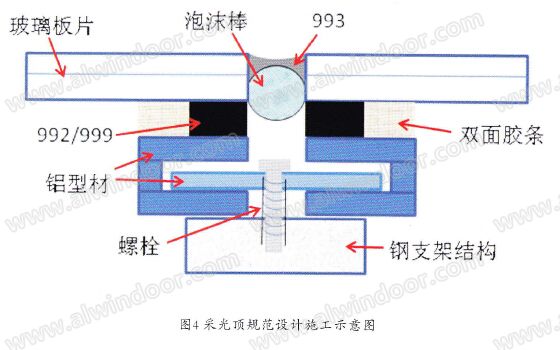

解決方案:為了避免上述問題的發生,在工程開始之前我們就必須進行規范設計,圖4是一種采光頂規范設計施工示意圖。先采用992/999結構膠把玻璃板片粘結在鋁材上,然后通過螺釘把鋁材固定在鋼支架結構上,在板片之間填充泡沫棒,最后進行993耐候密封膠施工。現在采光頂?shù)氖┕?yīng)當按照J(rèn)GJ255-2O12《采光頂與金屬屋面技術規程》執行。硅酮結構密封膠施工時的厚度和寬度按照“6.7硅酮結構密封膠”進行計算;玻璃板片之間的接縫應當滿足“7.2玻璃采光頂”,板縫寬度不宜小于1Omm,在接縫變形較大時,應采用位移能力較高的中性硅酮密封膠。同時,針對現場的施工工藝流程,還應該滿足一般幕墻施工的操作規范,確保密封膠的產品性能。【完】
