A, B、c, n四種支承均為點支承是不可取的即花崗石板的自重是不能由掛鉤角頂住來支承的可行的方法是下列兩種方式:
2. 1 將花崗石樹司在掛鉤托板上，在石板與掛鉤托板間設柔性墊塊此時花崗石板的自重由花崗石板槽邊的局部面積承擔必須校核其局部壓力(圖4)。
2. 2 將掛鉤用環氧樹脂膠粘接在槽內，花崗石板的自重通過環氧樹脂膠縫傳給掛鉤，將花崗石板支承起來此時花崗石板下部弧形短槽與掛鉤粘接成一個整體，固定在主體結構上不能位移，當建筑物平面內變形時完全靠上部掛鉤在槽內移動調節，此時要對環氧胡旨膠縫構造作出規定并對粘接強度進行驗算(見圖5)。
3、建筑幕墻面板構造設計基本要求

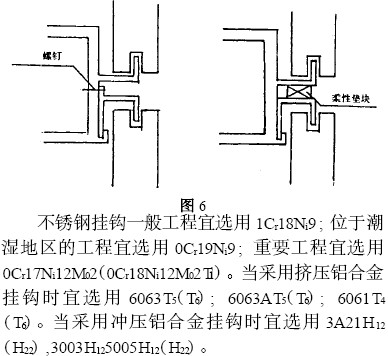

建筑幕墻面板構造設計的基本要求是可以隨時單獨更換任何一塊需要更換的面板，這一點對石材幕墻顯得更為迫切因為石材是天然材料石材有很多隱縫加工過程不易被發現，使用過程中由于外部環境和內在因素的影響會發現成裂縫一旦裂縫形成，如不及時更換會釀成大禍。因此對石材掛鉤應選用每塊石材能單獨更換的掛鉤形式，T形鉤、蝶形鉤都是上下連續掛鉤，不能隨時單獨更換任何一塊需要更換的石材面板，要選用L形鉤，每塊板上、下都采用L形鉤固定時才能實現單獨更換任何一塊面板的目的，在使用L形鉤時下部掛鉤是與槽梁整體連接，上部掛鉤是恬動的在上部掛鉤安裝定位后要采用限位裝置，保證其在振動時不脫落(見圖6)。
