防煙層的施工應根據產品的要求進行。防煙
涂料厚度一般在3mm到12mm之間，也有要求至少在12mm以上。并且要求涂料往
混凝土結構和
幕墻內部二側各延伸12mm，見圖25。如果采用貼箔
防火棉，周 邊要用
防火膠填充。
談到防火膠，就要說一下一些人對防火膠認識的誤區。市場上很多標以“
阻燃密封膠”“ 阻燃防火膠”的產品并不防火，實質上是防煙膠。它們與上述防煙涂料所使用的材料相似，一般為有機材料，其工作溫度范圍大多不超過160°C。產品上標示的2小時、3小時防火時間均是在特定試驗環境下取得的，例如與本文介紹的防火試驗相似的特定試驗環境。防火膠、防煙涂料只是整個試驗體系的一部份，離開了這個試驗體系，這個特定試驗環境，正如ASTM E2307所強調的，單個產品在其它不同場合應用是不被認可的。舉個例子，不少工程圖紙將圖25的100mm防火棉標以“1小時防火棉”是不準確的，如果這個防火系統采用ASTM E2307特定試驗環境，防火時間是1小時，不等于單個產品100mm防火棉能達到1小時。圖26 中，受火面采用防火
密封膠盡管沒壞處，與普通密封
硅膠相比，其對防火作用也大不到哪里。
根據ASTM E814,“Fire Tests of Through Penetration Fire Stops”中對防火級別的分類，除了上述的F級和T級外，還有一個L 級就是用來衡量防火膠、防煙涂料對熱氣和煙霧的
滲透性能。
有的工程在背火面采用
鍍鋅鋼板或
鋁板進行封堵，考慮到
金屬在高溫下容易
變形，防煙效果可能受到影響。
8) 背板
加強筋：一般采用厚度為1.2mm以上的
鍍鋅鋼板，
冷彎加工成適當的形狀，如T型、L型、幾字型等，用
不銹鋼螺釘將二端
固定到
立柱上，同時也固定到背板上。螺釘必須用硅膠密封，以防止漏水和漏氣。
因為防火棉以25%-33%（或以上）的壓縮率填充，所以在防火棉前面設置一根背板加強筋，用于承受防火棉傳遞過來的水平力，減少背板變形。
從防火試驗結果和工程實踐證實，背板加強筋在防火方面起著不可忽視的作用。一根或數根（根據背板的大小）背板加強筋大大約束了背板的變形能力，減小了水平防火帶出現空隙的可能性。
9) 防火棉：首先，一定要選用國家有關專業機構認定的產品。
最常采用的是
巖棉和
礦渣棉。與防火
保溫棉要求有所不同的是，一是它的厚度不得小于100mm，當然越厚越好；二是它的實際
密度（有的產品名義密度和實際密度不同）在100 Kg/m3以上。密度越高，壓縮后
彈性越好，有利于封堵縫隙，這也是部分建筑師要求高密度防火棉的理由之一。
防火棉采用以25%-33%（或以上）的壓縮率密實填充幕墻內側與建筑物

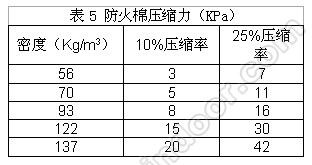

樓板之間的空隙。以25%為例，要達到實際密度在100 Kg/m3以上，選用防火棉的密度至少為75 Kg/m3。防火棉的壓縮力大致為表5所示。
防火棉應采用機械式固定形式可靠地固定在主結構上，如圖18中Z形支承片14）。防火棉被壓縮后，產生的摩擦力一般足以克服防火棉的自重，采用雙重固定方式出自于長遠考慮。在建筑物整個生命周期中有無數次
熱脹冷縮、
荷載變化，包括地震等，防火棉所填充的空間寬度也隨之而變化。防火棉被壓縮幾十年后它的反彈能力還有多強也是一個不確定議題。從防火試驗結果來看，經燃燒后的防火棉反彈能力確實有所下降。所以僅僅依靠摩擦力支持防火棉感覺上不是很踏實的。
布置防火棉既要考慮到它是具有防火等級的樓板的延續部分，考慮到它與幕墻中防火保溫棉共同構成可靠、無縫隙的
防火隔離帶，同時也要考慮到它對幕墻主結構及其承載
連接件的直接保護作用。
從防火試驗結果知道，整個防火系統中
鋁合金立柱部分是一個簿弱環節。
鋁合金熔點低，橫料短時間內被
熔化，立柱隨著時間逐步熔化，越上面部分所需時間越長；燃燒室內側對立柱傳熱保護越好，立柱熔化所需時間也越長。而鍍鋅鋼板背板不容易熔化掉。熔化掉的立柱有可能穿透防火棉的厚度，從而繞過防火棉形成一個高溫氣流的走火通道。所以，防火棉盡可能布置在高一點的位置更有利于防止火勢向上蔓延。
防火棉宜直接布置在幕墻與
主體結構連接件的下方。一旦防火保溫棉被燒脫，它可以阻擋從背板傳過來的部分熱量，保護承載連接件的
承載能力。如果此承載連接件的材料是結構鋼，抗高溫能力強些；目前大部分幕墻（尤其單元式）承載連接件采用鋁合金6063-T6或6061-T6，高溫下很快失去承載能力。如果直接布置在承載連接件下方有困難，需在它的下方和側面布置足夠厚度的防火棉將它包起來。
壓縮防火棉有一定的防煙效果，但滿足不了現代工程的更高要求，需要另外的防煙材料和措施。防火棉也是一種非常不錯的
隔音材料。
防火棉的布置應考慮到下道工序即防煙層是否容易施工。

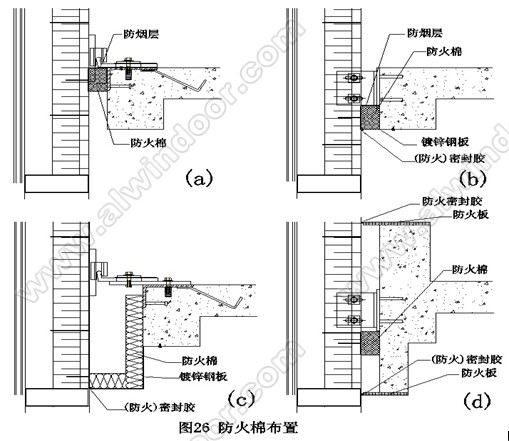

建筑物情況不同，防火棉的布置也各不相同，我們來分析一下圖26的幾種常見情況。
圖(a)是普遍公認和常用的一種標準防火構造（ASTM E2307標準測試方法采用這種構造），它具有可靠、有效、施工方便等優點。當承載連接件在側面時，為保護承載連接件將防火棉直接放在它的下方，如圖(b)所示，下托的鍍鋅鋼板在燃燒中會產生變形，但只要與
混凝土連接可靠，加上防火棉壓縮產生的摩擦力，防火棉掉下來的可能性不大。只是防煙層施工有點困難。
圖(c)中防火棉不可能被緊密壓縮，當下托鍍鋅鋼板在燃燒中變形，防火棉中可能會形成空隙，易產生走火通道；且由于防火棉位置過低，大火可以在幾十分鐘內燒穿鋁合金立柱，繞過防火棉進入上層。這種情況防煙層要另想辦法布置。圖(d) 結構形式防火施工要困難些，它幾乎采用了三層防火，成本比較大。
防火板常用
防火石膏板、
硅酸鈣板、
硅酸鋁板等。
10) 保溫棉保持架：材料為鍍鋅鋼板，冷彎加工成槽形，直接用不銹鋼螺釘將二端固定到立柱上。
剛度越大越好，但要注意，在單元拼裝過程中，它與背板一樣，對
框架的直角度產生很大的影響。
11) 幕墻立柱隔溫層：鋁合金熔點只有660度，處于混凝土樓板底或梁底以下部分的立柱易熔化。為減緩立柱溫度升高，隔離火苗，采用將
保溫材料固定在鋁合金立柱內側表面。用螺釘等機械方式固定在立柱上，千萬不能固定在背板上，否則會破壞幕墻的
氣密性，導致漏氣漏水。 保溫材料可采用防火
石膏板、硅酸鈣板、硅酸鋁板等，或者用巖棉和礦渣棉。此隔溫層高度到混凝土樓板底或梁底以下即可，再往上現場施工有困難。圖27為工程實例。
12) 石膏板裝飾：樓層面以上不一定要用防火石膏板，普通石膏板也可以。它主要起三個作用，一.作為內裝飾面；二.
隔音；三.
隔熱。石膏板厚度不小于12mm，背面用
輕鋼龍骨支撐。一般來說，輕鋼
龍骨和石膏板裝飾不屬于幕墻公司的合同范圍，但幕墻公司必須明確，其它公司在固定輕鋼龍骨時，不能用螺釘直接固定在背板上。圖28所示的輕鋼龍骨是在幕墻公司工廠中預先裝配的，在幕墻內部的螺釘尖頭均用硅膠密封。
石膏板與幕墻背面的距離宜正好跨過水平防火帶。這樣做既能保護水平防火帶及防煙層，最大程度利用建筑面積，亦可減少上層樓面易燃物品如紙張、棉織品等由于溫度上升引起自燃。同時也減少煙霧的擴散。
13) 防火泡沫填充：不少建筑師提出這個要求是從隔音角度考慮的，特別是高層
住宅建筑，家庭隱私要求比較高。幕墻立柱一般跨層安裝，中部是
中空的，不但隔音差，而且防火、防煙也差。所以選用填充物時不要用普通隔音泡沫，要用防火泡沫填充。
防火泡沫材料與前面講的防煙涂料基本情況相似，名義上防火，實質上起防煙的作用。它的工作溫度上限只在100多度左右。
對于
單元式幕墻，防火泡沫填充只能在工地現場進行。工廠事先在立柱內腔安裝好金屬托架（鋁合金或鍍鋅鋼板），加工好泡沫填充孔。工地上注射完防火泡沫后，用密封膠或金屬薄片將填充孔封住。
泡沫填充的位置宜在水平防火帶附近，但以現場施工方便為主，它的位置往下偏一些沒有太大問題。圖29為工程實例。
14) 防火棉Z形支承片：采用厚度不小于1.5mm鍍鋅鋼板，間距為600mm左右，用鋼釘固定在混凝土結構上，圖30為常用形狀。‘
15) 背板：鍍鋅鋼板背板的厚度不應小于0.86mm，當采用
焊接釘時，厚度宜大于1.0mm，否則容易燒穿。背板其實是個受力
構件，如果背板 太薄，或固定背板螺釘太稀，或加強筋不夠的話，三性試驗中可以看到，在壓差下背板會產生變形，這不利于
氣密性。
根據雨屏原理，設置背板的目的就是為了氣密性。背板宜設置在防火保溫棉的后面，而不是在防火保溫棉的前面，這主要考慮到金屬
熱傳導性，更有利于保溫節能。
固定背板螺釘采用不銹鋼，四邊都要固定。螺釘離角的距離不要超過50mm，螺釘間距300mm左右。所有螺釘頭或尖頭需用硅膠密封。
背板上一定要設置幾根加強筋來增加背板的
剛性，受熱時使它的變形降低到最小程度。
最后增加二點注意事項，它們不在圖18中列出。
16)
五金件：幕墻上一般多采用不銹鋼和合金鋁螺釘，有時采用鋁鉚釘。當采用鋁螺釘、鋁鉚釘固定
面板（
石材、金屬板、
玻璃等）時，要考慮到它是否是關鍵承重件，它所處的位置是否在火災時易被火攻擊，而導致面板
脫落。
17) 立柱受壓型幕墻單元：絕大部分幕墻立柱都設計成受拉
桿件，承重連接件靠近立柱上方。但有時候局部不得不設計成受壓型，即承重連接件靠近底部，或直接坐在下面單元上，這時上面的水平承載件設計時要考慮到，萬一下面承重件由于溫度升高失去承載能力時，不至于造成整個幕墻單元塌落。圖31 是二個例子，經常會看到幕墻施工圖上類似右邊不正確的設計
節點。
結束語
幕墻防火設計要點>的歸納，是建立在大量試驗和工程實踐的基礎上總結得到的。雖然不能包羅萬象，但對幕墻工程設計和施工具有一定的指導意義。
由于建筑物形狀、形式眾多，幕墻設計千變萬化，上述設計要點有時不可能全部采用。深刻領會和理解幕墻建筑物周邊水平防火帶作為被動防火措施，圍堵火勢蔓延的作用，對幕墻防火設計的意義重大。上述大部分防火設計要點應該能夠體現到工程上，有些是必須及強制性的。有利的一面是，防火設計與
防水、氣密性、保溫、隔音和
防腐設計等不但沒有沖突，而且是相輔相成的，這樣不至于會增加太大成本。
隨著國家對保溫節能性能要求的不斷提高，幕墻系統越來越多地采用非金屬
隔熱材料，如
聚酰胺尼龍隔熱條等，安全性能包括防火安全應該放在首位。這應該是建筑師、幕墻顧問及
幕墻設計師共同的責任。最后，歡迎國內同行切磋和交流：2000cw@gmail.com
