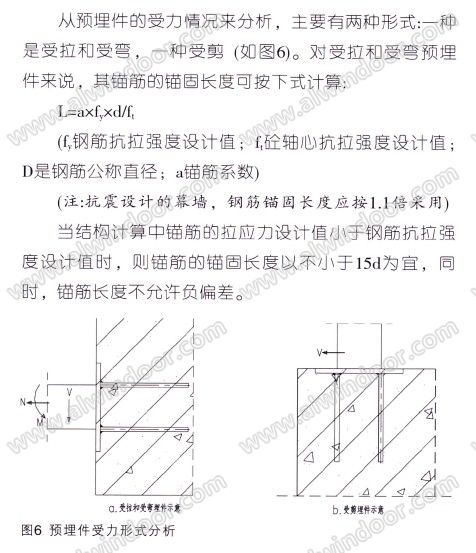

3.幕墻用預埋件設計 預埋件是用于
固定幕墻支承結構的主要受力構件，因此預埋件的質量尤其重要。預埋件由鈾板和鈾筋組成。常用的幕墻預埋件有
平板形利槽形兩種。預埋件的鈾板宜采用Q235B的
鋼材，表面作
熱浸鍍鋅防腐處理，鋅膜厚度應大于40um。鈾筋應采用I級或Ⅱ級
鋼筋，目前普遍采用的是Ⅱ熱軋
螺紋鋼筋，鈾筋不得采用
冷加工鋼筋。在預埋件加工時，鈾板與鈾筋是采用塞焊還是T形焊并沒自強制性規定，本人認為焊接力式最好采用坡口塞焊，這樣質量才比較可靠。不過，當鈾筋直徑大于20mm時，
JGJ102-2003規范要求宜采用穿孔塞焊。
三、建筑幕墻面板設計 幕墻面板主要分玻璃、
金屬板材及石材等外
裝飾材料。
1.玻璃 玻璃作為一種透明材料被廠泛應用于建筑、制造等行業，是幕墻的主要面材。所以，科學的選用玻璃對于建筑物的節能具自十分重要的意義。普通的透明玻璃的
遮陽系數Sc>0.5，陽光中的紅外線熱能大量地透過了玻璃被吸收，這導致它不能有效地阻擋
太陽輻射能，其
隔熱保溫效果不很理想。
目前的市場上，Low-E玻璃是—種對4.5—25um波長范圍中遠紅外
輻射具有較高反射能力的
鍍膜玻璃。Low-E
中空玻璃已成為
節能型玻璃幕墻的首選材料。Low-E玻璃
遮陽系數不大于0.4，具有低輻射、高
熱阻、低透光等優點，一般應用于
雙層中空玻璃上。由于膜層的特殊作用，它可以將8O%以上的遠紅外線
熱輻射反射回去，具有良好的阻
隔熱輻射透過作用，以達到節能的目的。
對于玻璃采光頂或玻璃雨蓬，其面板選擇要注意節能及安全事項。有保溫要求的玻璃采光頂應選用鋼化
中空Low-E夾膠安全玻璃，且玻璃分格尺寸不宜過大，最好不超過2000mm；而玻璃雨蓬不需要保溫，主要是遮雨用途，所以采用
鋼化夾膠玻璃就行了。如果
夾膠玻璃上自花紋
雕刻，其
PVB夾片厚度最好采用1.52mm，否則有花紋的部位連接可能不太牢靠。
2.金屬板材
金屬板材一般是指
鋁合盒板材，主要包括單層
鋁板、鋁塑
復合鋁板及
蜂窩鋁板。金屬板材在室外裝飾使用時，表面要進行
氟碳噴涂處理，
氟碳樹脂厚度要符合設計要求、規范要求。海邊及嚴重酸雨地區，可采用三道四道氟碳
樹脂涂層，其最小局部厚度不應小于35um；其他地區，可采用兩道氟碳樹脂涂層，干膜厚度中最小局部厚度不應低于25um。
同時，在金屬板材表面進行涂層前，其表面應進行
預處理。預處理是為了除去板材表面上的油污和臟物及表面上自然形成的
氧化層，這樣可以形成—層與
基材結合牢固又可以與
氟碳漆緊密結合的化學物轉化膜。
3.石材
這里所說的石材是指用于室外裝飾的天然建筑板材，
天然石材主要有天然
大理石和天然花崗巖等。目前，用于室外裝飾的石材一般采用花崗巖，花崗巖屬于火成巖，主要成分以氧化硅為主，是酸性材質，且有強度高、質感好、外觀效果佳等優點。
石材幕墻的結構形式目前主要有兩種:一種是
鋁合金短槽式
干掛法，—種是
背栓式
干掛法。

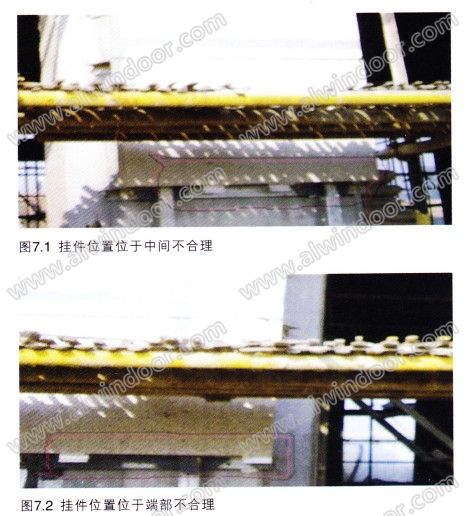

在石材面板設計加工時，石材掛件的尺寸標注一定要明確清晰。有些設計師在畫石材面板加工時，掛件位置設計不合理，很容易出現后期隱患(如圖7）。以與石材幕墻工程技術范
JGJ133-2001第6.3.4規定:兩短槽邊鋁
合金短槽為例， 《金屬距離石材兩端部的距不應小于石材厚度的3倍，且不應大于180mm。而在理論結構計算時，鋁合金掛件的位置位于石材橫向分格跨度L/5處較理想。只是規范中沒有說明石材橫向跨度的分格尺寸，所以此頂與規范并不矛盾。同時，石材面板的厚度不應小于25mm，單塊石材面板不宜大于1.5平方米，石材面板之間的
嵌縫應采用中性(石材專用)
硅酮耐候密封膠。

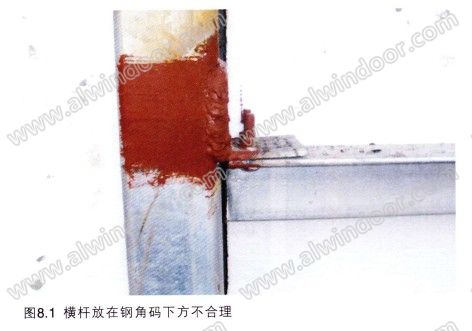

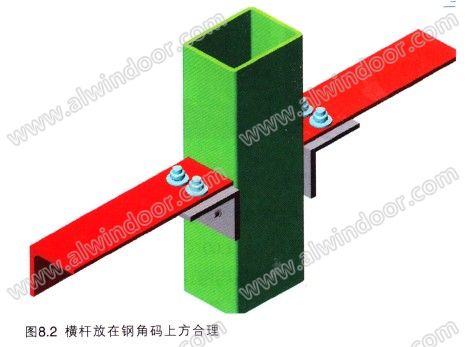

在石材幕墻鋼龍骨現場安裝時，有的施工人員往往會忽略細節，沒有嚴格按照施工圖施工，這樣在后期很可能會出現安全事故。比如鋼立柱與鋼橫桿連接時，鋼橫桿應該放在鋼
角碼連接件的上方，而不是下方(如圖8)。
所以，在施工過程中，橫桿應該放在鋼角碼連接件的上方，這樣，作用在橫桿上的力通過鋼角碼可以完全轉移動立桿上，同時也可以防止
螺栓組中的
螺帽脫落而造成石材墜落的嚴重后果。
四、結束語 在建筑幕墻設計或施工過程中，要以規范為要求；如果遇到新技術、新工藝，規范中沒有涉及到或沒有及時反映技術發展的標準，此時可根據實際情況，實事求是，在不違反常理性的規定下，可以提出合理的設計，與有關單位或人員共同解決。
參考文獻 [1]建筑幕墻 GB/
T21086-2007.中國建筑工業出版社.
[2]
玻璃幕墻工程技術規范JGJ102-2003。中國建筑工業出版社。
[3]
金屬與石材幕墻工程技術規范
JGJ133-2001。中國建筑工業出版社�！就辍�
