【中國
門窗配套材料網(wǎng)】
一、對比試驗背景 目前
門窗用
PVC型材的耐候
老化測試研究，一股按照GB/T8814《門、窗用未
增塑聚氯乙烯(
PVC-U)
型材》的要求進行測試。不過GB/T8814中的氙燈試驗方法測試時間較長，很多PVC廠家都已采用紫外試驗方法進行測試， 而旦美國VSI；采用的實驗室加速老化試驗力法也是紫外試驗方法。因此本文通過開展氙燈、紫外實驗室加速老化測試與戶外自然瀑B西對L匕試驗，以確定能否采用紫外加速老化試驗方法用于門窗用PVC型材的耐候老化測試研究。
二、實驗室加速測試與戶外曝曬對比試驗 1.試驗樣品 本灰試驗的樣吊由因內(nèi)主要PVC廠家提供。—共”種樣品，其中3號，10號、11號、12號、20號、22號、23號、24號、27號9中樣品為彩色，其佘樣品為白色。
2.試驗方法 (1)戶外自然曝曬
戶外暴曬選擇干旱氣候條件的烏魯木齊，亞熱帶氣候條件的福小N利高原氣候條件的格爾木三個地方，戶外暴曬的角度都是笱°朝南。每隔3個用評估—次樣品。
(2)實驗室加速試驗方法
實驗室加速老化測試既選擇了GB/T8814中規(guī)定的氙燈試驗方法，也參照VSI測試條件及ASTM G154標準進行了紫外老化試驗。昊體的試驗條件如表1、表2所示。
按照表1中的試驗條件，氙燈試驗分別在192h、288h、384h、576h不□768h測試樣品中的顏色變化。按照表2中的實驗件， 紫外線分別在96h、192h、288h和384h測試樣品的顏色變化。
3.試驗結(jié)果 (1)戶外曝曬結(jié)果

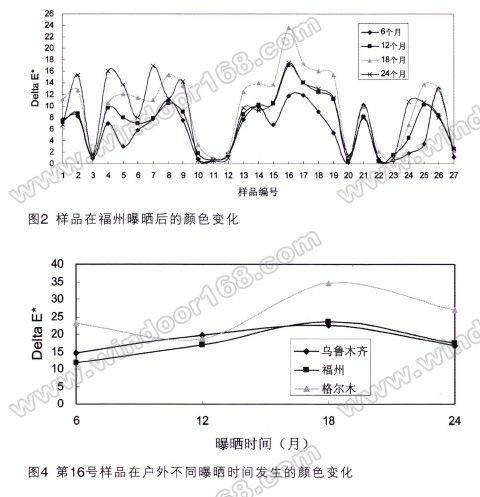

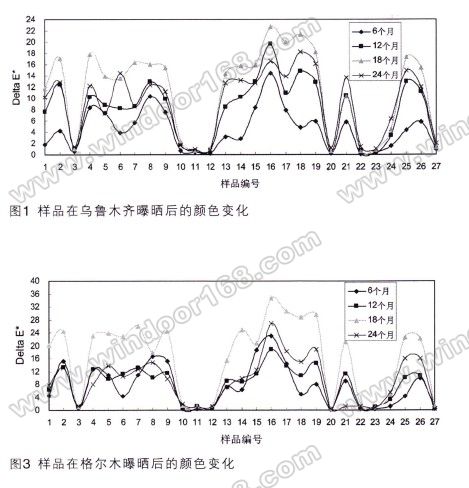

在烏魯木齊、福州和格爾木暴曬24個月后，樣品發(fā)生的顏色變化圖1、圖2利圖3所示。圖4是16號樣品在烏魯木齊、福小和格爾木的不同暴曬時間發(fā)生的顏色變化。
通過觀察樣品的顏色變化，及圖4中16號樣品在不同爆曬時間發(fā)生的顏色變化，發(fā)現(xiàn)在戶外暴曬24個月樣品的顏色變化沒有暴曬18個月的顏色變化厲害。在測試樣品顏色變化的同時，我們也觀察了樣品的
粉化情況，所自樣品都未出現(xiàn)粉化狀態(tài)。樣品的顏色變化出現(xiàn)這種情況，可能與戶外污染物自關，暴曬的時間越長，樣品表面的滅塵等污染物對試驗結(jié)果的影晌越大。
除此之外，我們還發(fā)現(xiàn)彩色樣品(樣品編號為:3號， 11號 12號， 20號， 22號， 23號， 24號， 27號相比白色樣吊顏色變化很小，老化性能較好。
上一頁123下一頁
