�。�4）五金配件
五金配件是窗戶的心臟部件。直接關系到窗戶的開啟、關閉及性能。 所以，門窗的系統開發與
門窗五金配件的選型或開發是緊密相連、相輔相成的。更重要的是門窗的
風壓變形性、水密性、
氣密性、保溫性、
隔聲性、內變形性、啟閉性、
垂直荷載、反復啟閉性能等都與五金系統有關，五金系統對門窗性能的優劣，起著決定性的作用。為此，我們在設計時考慮安裝鎖點及適合
鉸鏈的槽口。既能使用進口五金配件，又能使用國產配件。能滿足不同層次的要求。目前采用歐洲標準配套槽口，市場占有率高的
五金件大部分采用歐標20槽口，且在國內、外配套生產廠家多，使用者對于五金品牌的選擇多，適用范圍廣，通用性好。因此，我們覺得采用歐標20槽口是一個最合適的選擇。
2.2 系統結構研究
新材料選好后沒有相應的結構配合,新材料發揮的作用也就會有局限性。同樣的材料采用不同的結構,在性能上相差是很大的。根據夏熱冬暖地區的建筑氣候特點，建筑外窗首先要滿足抗風壓強度和雨水密封性能，以確保基本的安全性。其次是采光、隔熱、節能和隔聲性，維修更換的方便性與安全性，作為安全，特別是對
高層建筑尤為重要，另外是產品的經濟性。我們的研究設計思路是采用多腔結構設計。由多道
密封膠條組成。在結構上形成氣密腔和水密腔。與現在的
平開窗結構相比我們的設計多了一個腔。這個腔的作用是將室外的雨水隔離, 合理分離水汽腔，成功實現氣水等壓平衡，能顯著提高門窗的水密性和氣密性。利用壓力平衡原理設計，有結構
排水系統，設排水口，使排水暢通，水密性更好。
2.3 遮陽裝置
遮陽結構有
外遮陽和內遮陽兩種。裝在外側的遮陽結構可以輕易遮去68%的太陽輻射熱,吸收的輻射熱大部分散發到室外的空氣中,從而減輕了對室內溫度的影響。因此，采用外遮陽是比較好的建筑節能方法，但簡單的外遮陽會帶來建筑外觀和清潔等問題。
活動式外遮陽設施裝置造價較高，對居住建筑來說外觀也不合適；內遮陽中有一種是采用
百葉中空玻璃的，它的結構是將百葉安裝在
中空玻璃的兩片玻璃之間。通過磁力控制百葉片翻轉和升降，從而達到遮陽和隔熱效果。百葉在中空玻璃內起到對
熱輻射的反射和屏蔽作用，實現能阻隔大部分的
輻射傳熱。并能阻擋中空玻璃內氣流通過
對流的傳熱。同時，百葉在中空玻璃內也解決了清潔維護問題。因此其良好節能調光功能,能較好地兼顧一年四季各種不同氣候條件。我們通過對比分析研究，設計選擇了采用百葉中空玻璃這一集隔熱、保溫、裝飾性于一體的結構，適合廣大地區使用的遮陽技術裝置。
3. 主要技術難點和解決途徑
時尚新
門窗系統的技術難點是采用多腔結構設計,如何合理布置三道密封
膠條,實現真正等壓平衡。
在此，我們借鑒了歐美成熟的內開窗設計理念。

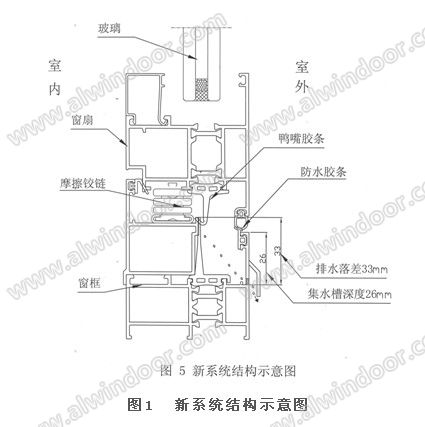

決定在內外框雙道密封膠條的中間增加一道等壓膠條。這一等壓膠條應如何設置是這一課題的技術難點。增加等壓膠條可裝在窗框上，也可裝在窗扇上兩種方式。通過試驗和測試，等壓膠條裝在窗框上的方案存在有窗扇不能正常開啟、開啟角度太小或節能效果較差等缺陷。因此，這一設計不是一個完美的結構。通過綜合分析各類方案的優缺點，我們研究設計出了一個全新的方案，具體如下圖1所示。
新結構方案中摩擦鉸鏈和五金通道都在隔熱條內側，沒有形成人為的
冷橋。為解決開啟角度的問題。我們的創新點是室外側
密封結構不在采用窗扇壓合到窗框上的密封形式。而是采用了在窗框和窗扇都設置密封膠條，通過密封條相互壓合密封。這樣既解決了密封問題也解決了開啟角度的問題。新結構方案采用扇轉換的形式。這種結構能滿足現在流行的大
固定小開啟的窗型結構。且節約用料。現在通過轉換料和新的密封結構形成的水密腔，集水槽深度為26 mm，排水落差遠大于現有結構的外開窗。使門窗的排水壓力差進一步增大，排水更加順暢。由于中間的密封結構形成了氣密室和水密室的隔離，門窗組裝時，在門窗下部開設排水孔，上部開設氣壓平衡孔。實現了水密室和外界氣壓平衡。保障了雨水不會因為壓力差進入室內，消除了雨水對窗的滲透。
4. 檢測結果和測試數據分析
經過多次研究設計和修改后，產品在廣東省建筑科學研究院對堅美Vogue(時尚)門窗系統-遮陽型60系列外平開斷熱

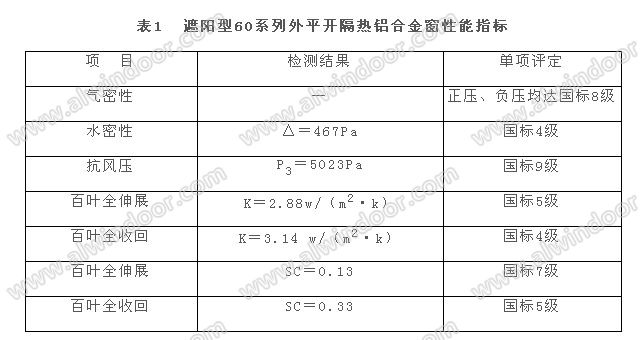

鋁合金窗進行了檢測。測試的結果如下表1所示。
由上表1的各項數據和性能指標顯示，均為合格優良狀態，這一結果表明，新系統的產品設計是比較理想的。
5. 結論
通過對時尚60系列外平開隔熱
鋁合金窗的開發研究，本新系統設計的產品結構合理，產品符合
低碳經濟，各項技術指標先進、性能優異，完全能夠滿足夏熱冬暖地區建筑外窗使用�！就辍�
