9 防撞設施不止是欄桿，還有各種各樣的形式
《玻璃幕墻工程技術規范》 JGJ 102-2003 第4.4.5條規定設置“防撞設施”，并不單指必須是獨立的落地欄桿。實際上，目前在許多工程中也采用了多種形式的防撞設施。
9.1在立柱平面內設置水平金屬管
在立柱平面內、離開玻璃內表面一定距離，設置一根或數根水平的金屬管作為防撞設施，既美觀，也十分有效。金屬管多為不銹鋼管，兩端固定在立柱上，不占用室內空間，也便于清掃。
上海環球金融中心高495m，一般樓層不設置防撞設施。考慮到440m觀光層觀眾很多，行動難以控制，特別設置了一道金屬管防護（圖36）。到了480m的玻璃空中走廊，同樣也加了一道防撞金屬管（圖37）。
9. 2 夾膠或鋼化玻璃攔板

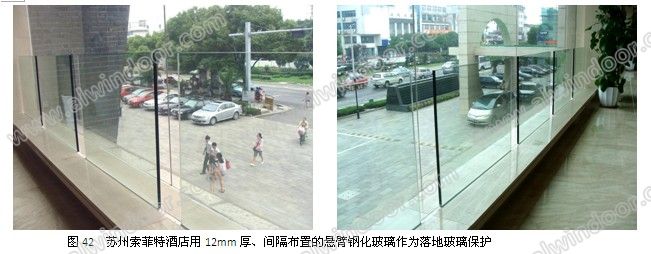

在幕墻玻璃的內側，設置夾膠玻璃或鋼化玻璃的攔板也是有效的防撞設施。為可靠防止撞擊，夾膠玻璃的單片玻璃厚度不應小于6mm；鋼化玻璃的厚度不應小于10mm。玻璃可以對邊支承或點支承在立柱上（圖38~圖42）
9.3 拉桿或拉索、金屬網防撞設施

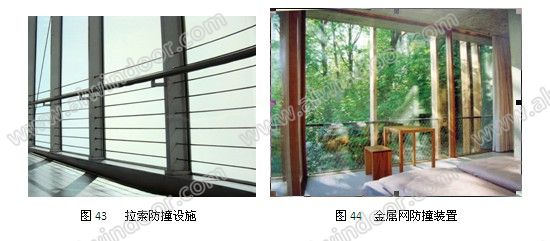

可以在幕墻立柱之間張拉不銹鋼拉桿或不銹鋼絞線，有預拉力、張緊的索桿有良好的防護性能，而且其彈性可以避免室內人員碰撞時產生人身傷害。有時也還可以附加一根剛性桿件（圖43）。也可以在落地玻璃前面設置金屬網防護（圖44）。
9.4 利用橫梁作為防護設施，不另外增加構件

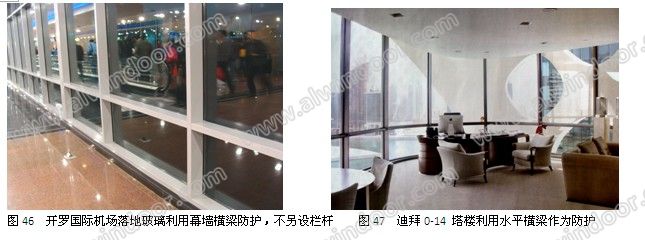

最省事的辦法是在0.8m~1.2m范圍內設置玻璃幕墻的橫梁，直接認為這些橫梁就是防護措施，不再另行安排其他的附加設施（圖45~圖47）。
但是，目前相關規范并未對這種做法作出明確規定，只能是具體工程協商解決。
8 小結
夾膠玻璃是非飛散玻璃，室內人員不可能穿過夾膠玻璃向室外墜落。幕墻只要采用了夾膠玻璃，即使內玻璃或內幕墻的單片玻璃破碎，也不致于引發人身安全問題。尤其是雙層幕墻，內幕墻設置玻璃門后，實際上也無法設置單獨的欄桿。國內外采用夾膠玻璃的幕墻，落地玻璃不設欄桿的實例很多，從已有的經驗來看，安全上沒有問題。
厚度10mm以上的鋼化玻璃或鋼化中空玻璃人體難以將其撞碎，許多工程都未做防護設施。
當然，本文僅從安全的角度進行了討論，幕墻落地玻璃使用中還會有樓內人員向下觀望時的恐懼心理問題。如果建筑師的藝術構思令客人無法接受的話，可以在室內布置時用家具、綠色植物盆栽遮擋，再不行只得設置一些欄桿等安民設施了。
落地玻璃即使需要設置防撞或安民設施，也不意味著必須做獨立的落地欄桿，防撞設施有多種形式，可以根據具體情況靈活選用。
實際上，落地玻璃的保護設施屬于建筑設計的范圍，是否需要保護設施，設置何種保護設施，這應當由建筑師考慮決定。這不是幕墻設計的范圍。因此在JGJ 102規范的新版本中，不再對這一問題作出規定。【完】
