趙西安全新解讀：玻璃結構

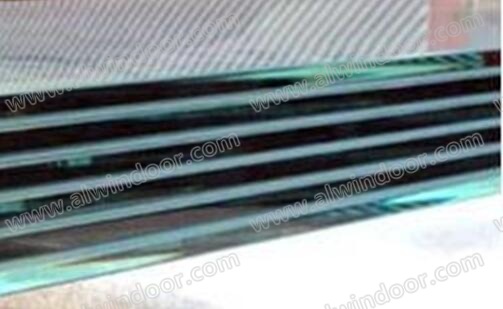

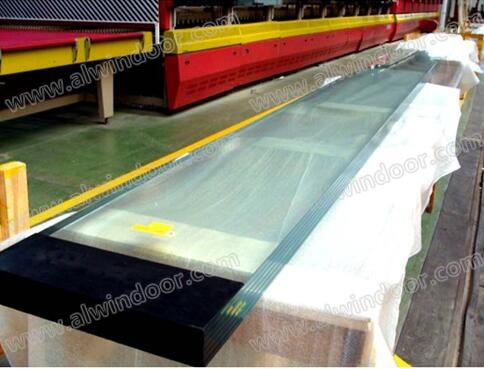

圖2 6層15mm玻璃夾膠的玻璃柱

　　1.3 超大尺寸玻璃

　　目前常用玻璃的長度在8m以內，各國熱彎夾膠鋼化玻璃的長度一般不超過6m。超過長度的結構構件，用不銹鋼板和不銹鋼螺栓連接而成(圖3)。

圖3 用不銹鋼夾板連接的玻璃柱

　　2012年，中國已經生產世界最大尺寸的玻璃。目前生產最大的玻璃為18m X 4m，厚度最大為25mm(圖4)。并且具備了相應的鋼化、熱彎、夾膠的能力。中國的超大玻璃已經為國內外的玻璃結構提供了強大的技術支持(圖5、圖6)。

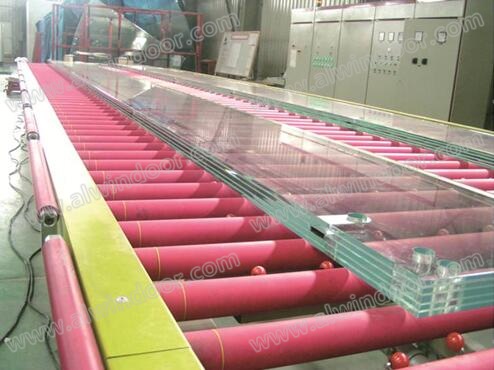

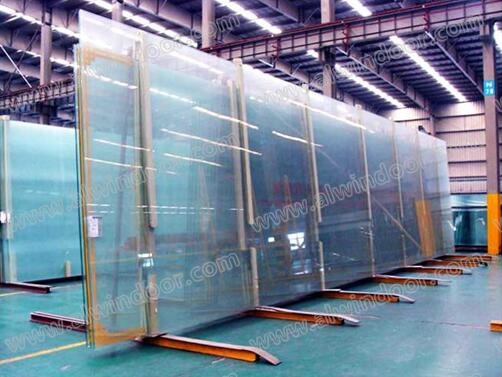

圖4 超大玻璃 18m X 4m，厚度 25mm

圖5 為紐約蘋果店生產的15m高、5夾膠玻璃柱

圖6 為香港蘋果店生產的18m高、6夾膠玻璃柱

　　2 玻璃結構

　　玻璃結構常用于板，包括墻板和承重樓板。此外，用于主要承重結構時，有梁、柱和框架。

　　2.1 梁式結構

　　玻璃梁通常作為玻璃采光頂的支承結構，用于高層建筑（詞條“高層建筑”由行業大百科提供）的頂部、裙房以及大型公共建筑。為了安全，采光頂?shù)?a target='_blank' style='font-size:1em; border-bottom:1px dotted blue;'>面板和承重梁都必須采用夾膠玻璃。

　　玻璃梁通常采用鉸支座，按簡支梁計算

圖7 變截面梁(左)和等截面梁(右)

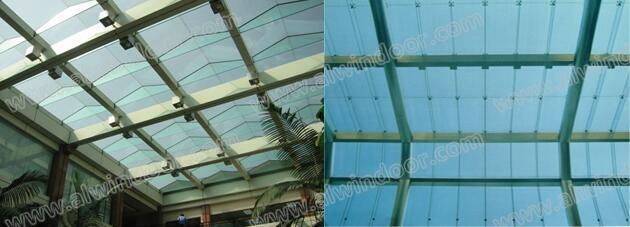

圖8 北京海軍總醫院

圖9 北京天文館

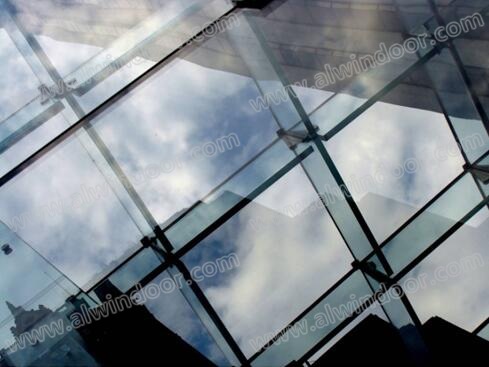

圖10 紐約第五大街蘋果店交叉玻璃梁系

圖11 交錯布置的變截面玻璃梁系

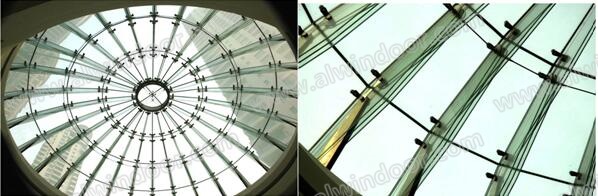

圖12 玻璃穹頂的支承梁系統

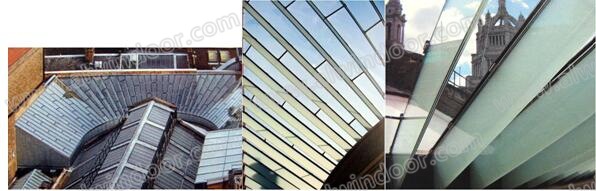

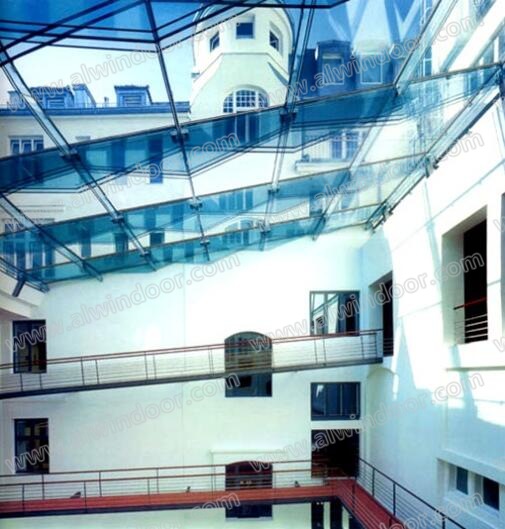

圖13 英國維多利亞博物館采光頂?shù)牧褐С薪Y(jié)構體系

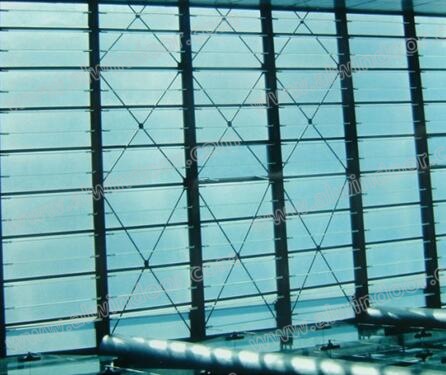

　　玻璃采光頂的夾層玻璃面板可以周邊支承，也可以采用點支承。按照其支承條件分別進行計算，通常多采用板的有限元分析軟件。

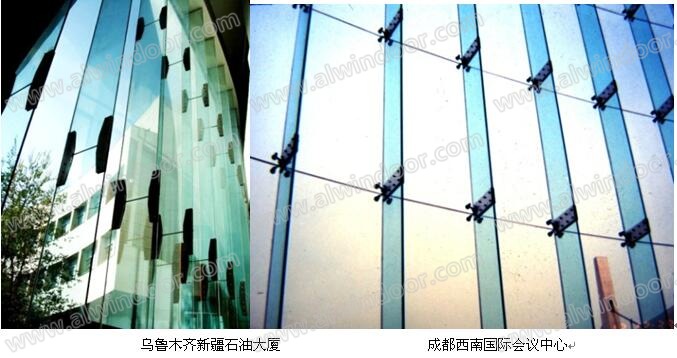

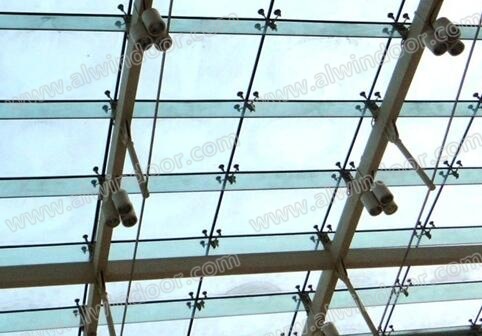

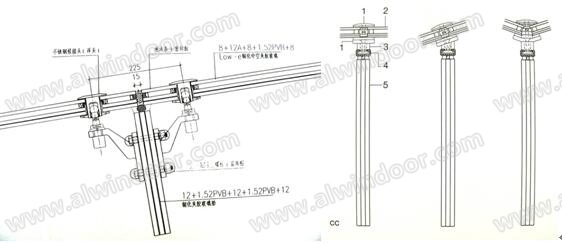

圖14 點支承的玻璃面板，鋼爪（詞條“鋼爪”由行業大百科提供）支承(左)和夾板支承(右)

　　2.2 玻璃柱

　　玻璃柱在受彎平面內截面尺寸很大，可以到800mm或更多;而在受彎平面外，受玻璃厚度所限，通常很小。為提高平面外的穩定性，除高度較小(通常高度6m以下)時可以采用底部支承外，多數情況下采用頂部懸掛的支承方式，使玻璃柱處于拉彎的受力狀態。當玻璃柱的高度很大時，常采用多片玻璃夾膠以增大玻璃的厚度，從而加大玻璃柱截面的寬度(圖15)。

　　玻璃柱上下端均采用鉸支承，承受玻璃面板傳來的自重、風荷載和地震力。玻璃面板可以采用邊緣支承方式或點支承方式與玻璃柱連結(圖16)。

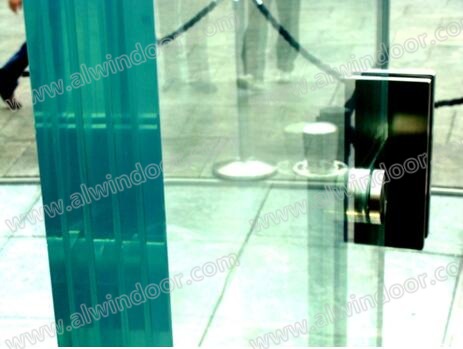

圖15 采用夾膠玻璃的玻璃柱

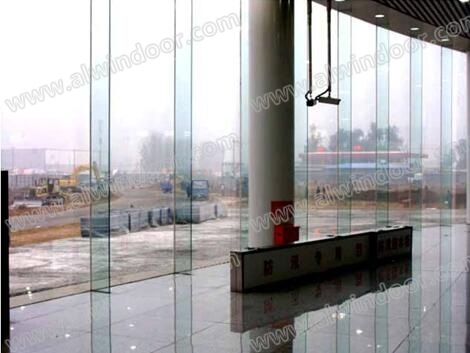

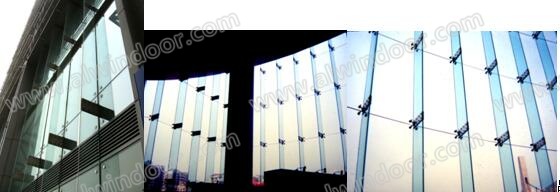

圖16 北京地鐵新國展站玻璃墻上的玻璃柱

　　玻璃柱較高時,可以采用不銹鋼板將幾段玻璃柱連接為長柱(圖17)。

　　圖18為北京芳草地中心高層辦公綜合建筑，大面積玻璃墻面用玻璃柱支承，形成通透的室內空間。

　　玻璃柱平面外剛度很小，其平面外穩定性問題要有足夠的注意。雖然玻璃柱的一側有玻璃面板作為平面外的支撐，但是另一側玻璃柱是無約束的，當承受風吸力時，自由邊受壓，存在失穩的危險。因此·，當玻璃柱的高度大于8m時，應考慮玻璃柱的穩定問題;大于12m時，必須進行平面外穩定性計算。必要時增加平面外的支撐(圖19)。

　　平面外支撐可以采用水平玻璃梁、水平不銹鋼撐桿、水平不銹鋼板等。圖20為廈門國際會議中心玻璃柱的不銹鋼板水平梁式支撐，不銹鋼梁自重由豎向不銹鋼吊桿支承。

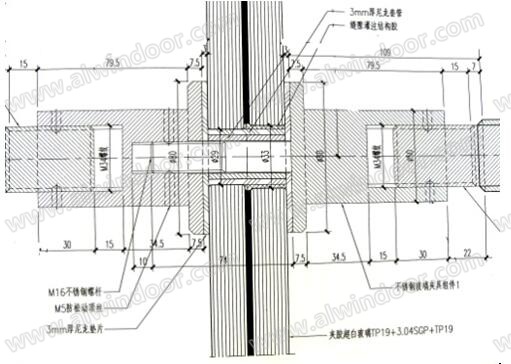

圖17 用不銹鋼板連結玻璃柱

圖18 北京芳草地中心高層辦公樓玻璃墻面

圖19 深圳觀瀾球會12m玻璃柱

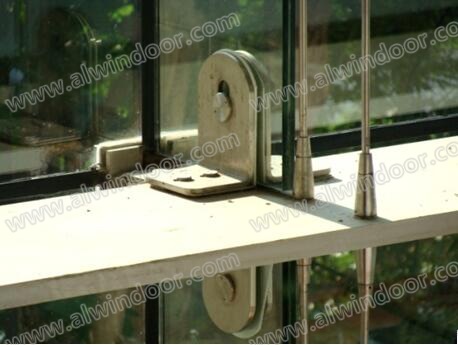

圖20 廈門國際會展中心不銹鋼梁支撐(左)和鋼梁的吊桿(右)

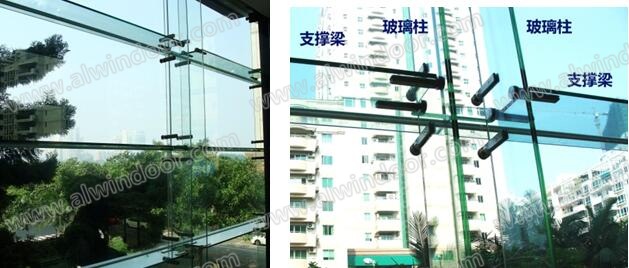

圖21 廈門馬可波羅酒店，玻璃梁作為平面外支撐

圖22 昆明西山萬達，不銹鋼管平面外支撐

　　蘇州科技園區設計院高層辦公樓，整座建筑的各層玻璃外墻均采用玻璃柱支承，大大擴展了玻璃結構的應用領域(圖24)。
