建筑幕墻除了具有一般的建筑功能外，同時還能體現建筑藝術，具有通透、宜居、美觀的功能，因此已成為現代建筑裝飾工程中不可缺少的部分。隨著我國城市化建設的步伐和建筑技術（詞條“建筑技術”由行業大百科提供）的發展，建筑幕墻從局部、小規模的使用，逐步發展為整體、大規模的使用，這對幕墻的施工安全性帶來了諸多的挑戰。慧魚深耕于錨固行業已70余年，始終堅持安全連接-品質關鍵，提升幕墻視覺效果的同時保障幕墻的安全，致力于為全球客戶提供創新錨固解決方案。

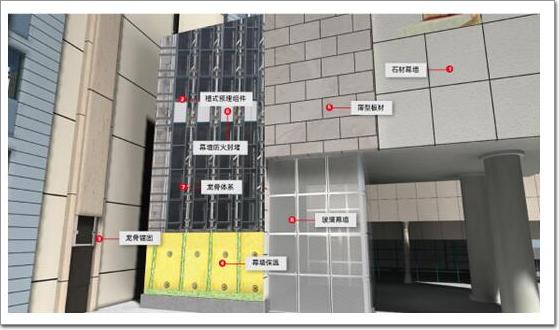

建筑幕墻的組成

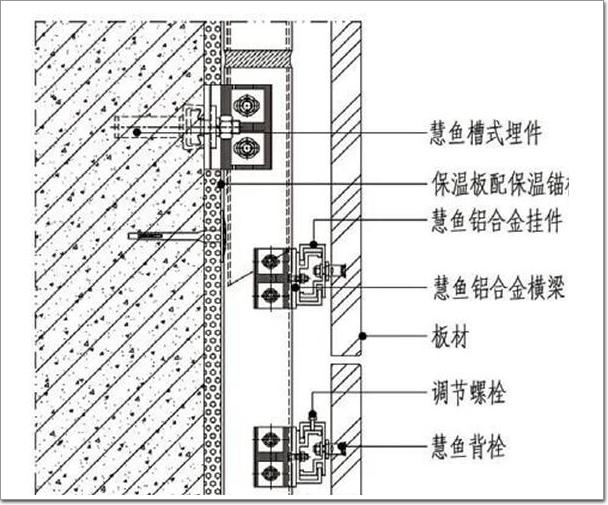

建筑幕墻屬于外圍護結構，由面板（詞條“面板”由行業大百科提供）和支撐結構組成：
裝飾面板：是直接體現建筑視覺效果的材料，目前市面上主要有玻璃、石材、金屬板、瓷板（詞條“瓷板”由行業大百科提供）、水泥纖維板等其它材料。
背栓：背栓是一種與石材、玻璃、人造板材等裝飾面板的裝配連接形成機械鎖鍵，用于連接固定面板并傳遞荷載的錨固件，背栓式錨固也稱無應力錨固式，具有對石材零損傷的特點。
龍骨掛件：是用來連接龍骨與背栓的材料，一般由鋁型材制作加工而成。
上墻錨固件：用于實現幕墻結構體系與建筑主體結構之間連接，分為預埋和后錨固，例如：槽式預埋件、化學錨栓和金屬錨栓（詞條“錨栓”由行業大百科提供）等。
保溫層及保溫錨栓：用于固定保溫材料的專業錨栓，可在固定的同時兼具保溫效果。
建筑幕墻的設計及施工中，錨固連接件(例如：背栓或錨栓)的選用直接關系著幕墻的安全性和可靠性，慧魚錨固系統為幕墻行業提供全方位解決方案，其中著重考慮的關鍵問題是：
1、龍骨與主體結構的連接——慧魚槽式預埋件、慧魚錨栓系列
2、幕墻面板與龍骨的連接——慧魚背栓系列、慧魚魚形掛件系統
3、幕墻保溫——慧魚幕墻保溫系統
4、防火封堵（詞條“防火封堵”由行業大百科提供）——慧魚幕墻層間防火封堵系統
龍骨與主體結構的錨固

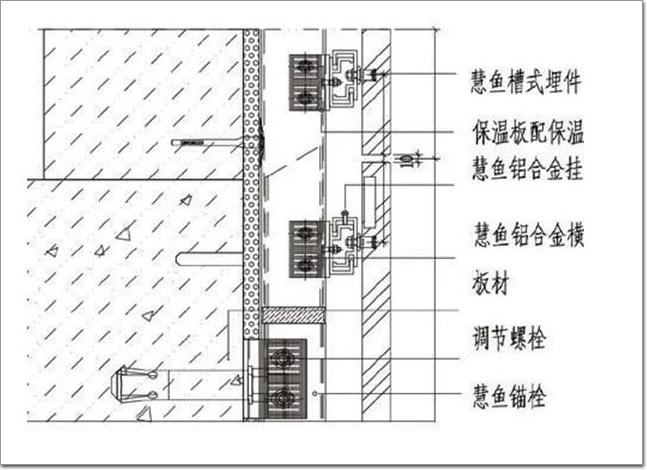

幕墻主龍骨墻的錨固，都通過特殊形狀上墻連接件與主結構進行連接。這些上墻件可以通過T型螺栓固定在槽式預埋組件上或直接與用錨栓錨固于主體結構的后置埋板連接，從而實現受力的傳遞以及結構的完整錨固。
1、槽式預埋組件：用于外立面幕墻龍骨固定。產品通過歐洲技術評估ETA認證，槽道與T型螺栓搭配具有超高強沿槽抗剪切承載力，具有高度可調節性和靈活性，無需現場打孔和焊接，避免結構的損傷，集環保，省時，節能，高效的優勢于一體。
2、錨栓：用于龍骨與主體結構連接
慧魚金屬錨栓系列：慧魚模擴底錨栓FZA，幾乎無膨脹力，特別適用于邊間距受限的錨固，無需更換鉆頭，使用 FZUB一次完成鉆孔和擴孔。慧魚自擴底錨栓FZA-Q，優化設計的遞進式刀刃，更容易切入混凝土，機械鎖鍵效果更佳，使用FZBB定位鉆頭或普通鉆頭鉆直孔。
慧魚化學錨栓系列：慧魚二代免清孔化學錨栓RM II，搭配RG M螺桿無需清孔即可用于開裂和非開裂混凝土的化學錨栓，保證了快速的工期和經濟的安裝。慧魚特殊倒錐形化學錨栓FHB，采用粘接和鍵形嵌合相結合的承載原理，實現了在開裂混凝土中的高承載力。慧魚玻璃管化學錨栓RSB，創新的RSB及RSB mini的組合可適用于3種不同的埋深，RSB化學玻璃管無危險標識，意味著更安全，儲存與運輸更經濟便捷。
幕墻面板與掛件的連接
慧魚背栓、掛件系統可以賦予建筑外立面更多選擇，幫助建筑師實現藝術構思和創想。可用于錨固石材、瓷板、水泥纖維板等多種面板基材。同時配合使用慧魚高強度鋁合金掛件，可輕松實現各類板材的掛裝和替換。

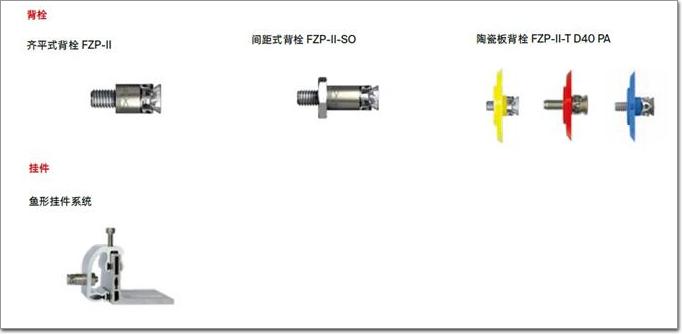

實現石材的安裝主要產品有：慧魚齊平式背栓 FZP-II、慧魚間距式背栓FZP-II-SO，可實現在天然石材板塊上的無應力安裝，幕墻外表面錨栓不可見，具備比傳統安裝方法更高的承載力。
實現陶瓷板（詞條“陶瓷板”由行業大百科提供）等薄型板材的安裝主要產品有：慧魚陶瓷板背栓 FZP-II-T D40 PA，安裝后孔內無應力，錨固位置經過靜態優化，承載力高，大墊片覆蓋背栓孔周邊的背紋，受力更均衡穩定。
慧魚魚形掛件系統，通過有限元分析進行結構受力優化，選用優質材料，防腐蝕性能強，良好的抗震性能，安裝時三向可調節，消除背栓與掛件連接時的質量隱患。
幕墻保溫
幕墻保溫系統的好壞，影響到整個建筑的節能效果，選用保溫錨栓時，應考慮錨栓的承載力是否有熱橋隔斷措施及是否適用各種墻體等要求。
慧魚多功能阻熱橋保溫錨栓Termoz CNplus，可以敲擊或旋入安裝，適用于所有基材和保溫材料，旋入式安裝可以保證安裝效果，鋼-塑復合釘確保沉入式安裝時的能耗低，因為幾乎沒有熱橋。
防火封堵
幕墻與建筑主體結構內側的縫隙容易形成走火通道，如果未進行有效封堵，在火災中，其拔風抽力效應會助長煙氣火勢的蔓延，猶如煙囪。建筑越高，煙囪效應越強烈。

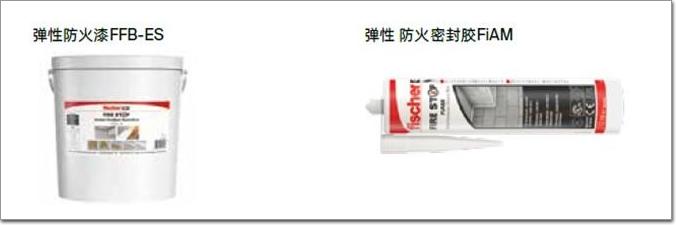

慧魚彈性防火漆FFB-ES，最大應用寬度達500mm，50%伸縮率，可噴涂和涂刷。慧魚彈性防火密封膠FiAM，最高耐火等級可達5小時。遇火形成高度絕緣的碳化物，延緩熱的傳遞，阻止火勢蔓延。

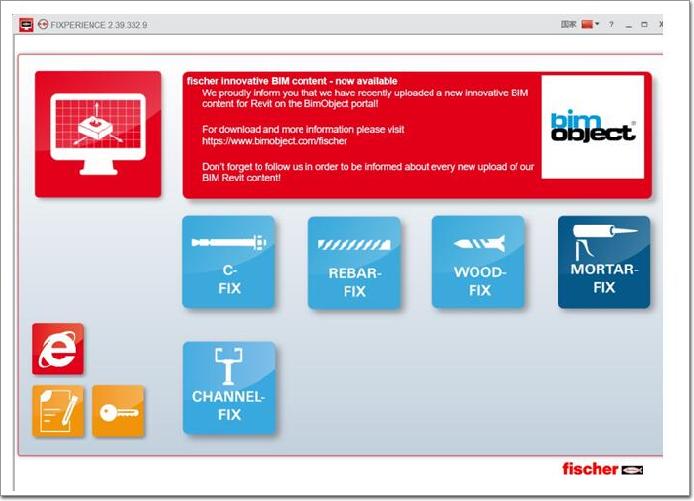

慧魚錨栓設計軟件Fixperience
慧魚公司自主開發的一款用于錨固設計的模塊化軟件，其可實現安全、可靠的設計，同時提供更好的處理舒適度。軟件的編寫嚴格遵守相關產品認證設計標準。集設計、驗算、生成計算書功能于一體，包括錨栓設計、植筋設計、木螺釘設計、注膠量計算設計、預埋槽計算五大模塊。
<
慧魚成功工程案例
慧魚背栓式干掛技術歷經近50年的發展，始終以安全、高品質的產品質量享譽全球。每一個杰出的建筑都會被世人銘記，慧魚安全連接-品質保證的理念，鑄就了一個又一個經典建筑。在全球眾多經典案例中都有慧魚的身影，下面是慧魚參與的部分國內外知名項目。
國內案例

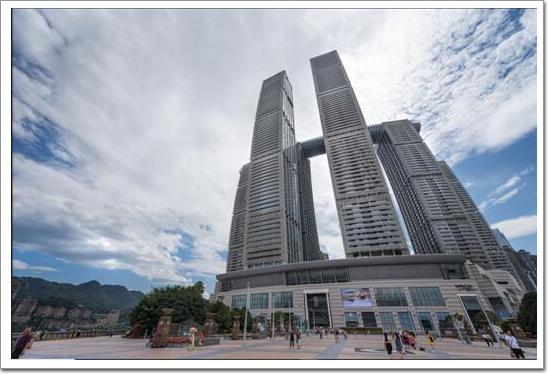

重慶來福士廣場
產品：慧魚齊平式背栓FZP-II
幕墻材質：石材
建筑高度：360m
工程簡介：重慶市地標（詞條“地標”由行業大百科提供）建筑，代表了重慶建筑的變革與新生。因背栓式相對于開槽式安裝方法，具有更好的抗震性能和安全性，在施工方面易于調整、便于修復誤差，是目前幕墻工程常用的安裝方式，項目最終選用了背栓式石材幕墻體系。慧魚齊平式背栓FZP-II被應用于商業裙樓的石材掛裝，完美地為裙樓穿上了高貴典雅的外衣。
上海恒基旭輝天地
產品：慧魚槽式預埋組件FES
幕墻材質：高強性能混凝土(UHPC)新材料
工程簡介：地上6層，包括四棟獨立塔樓，主要為商業和辦公，地下三層，包括停車庫和地下商業，是全球知名建筑設計師（詞條“建筑設計師”由行業大百科提供）、普利茲克建筑獎得主讓•努維爾在中國首個作品。如此錯落有致的建筑設計，需要集隱藏性、靈活性、易于安裝于一體的錨固解決方案。慧魚槽式預埋組件FES，具有高度的可調節性和靈活性，無需現場焊接，與綠色建筑概念相吻合。

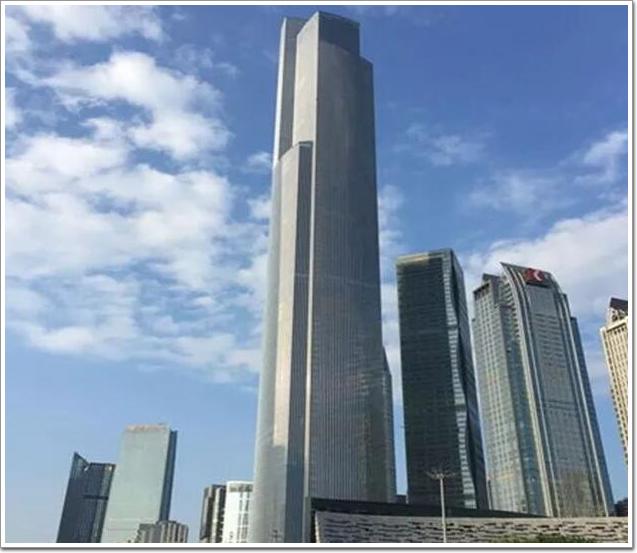

廣州周大福金融中心
產品：慧魚齊平式背栓FZP-Ⅱ
幕墻材質：石材
建筑高度：530 m
工程簡介：整個項目分為塔樓地下5層，地上111層，裙樓地下5層，地上9層，采用鋼-混結構的結構形式。在石材幕墻施工安裝前期，慧魚特別提供了專業的孔位檢測，并在石材施工安裝過程中，提供專業的安裝工具，現場技術交底等，全方位的服務免除了業主的后顧之憂，也為施工質量提供了保障。慧魚齊平式背栓FZP-Ⅱ，適用于20mm厚以上的天然石材板塊，可實現在天然石材板上的無應力安裝，具備比傳統安裝方法更高的承載力。

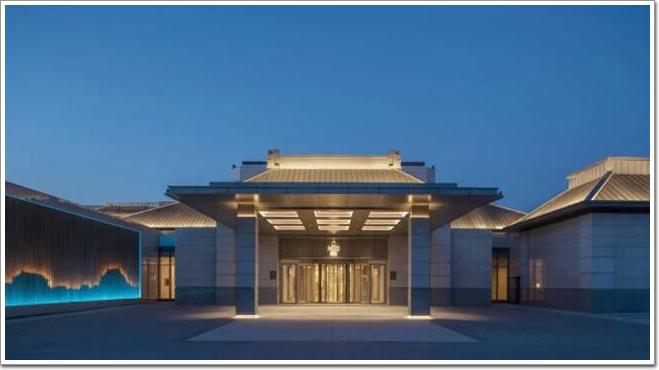

北京諾金度假酒店
產品：慧魚齊平式背栓FZP-Ⅱ
幕墻材質：花崗巖
工程簡介：諾金度假酒店以“現代明”的設計理念和“古為今用”的主題風格，慧魚先進的幕墻背掛系統，能帶來令人賞心悅目的視覺效果，同時可以大大降低板的跨中彎矩并提供更高的承載力。慧魚齊平式背栓FZP-Ⅱ具有更好的抗震性能和安全性，在施工方面易于調整、便于修復誤差，可實現在天然石材板塊上的無應力安裝，且從幕墻外表面錨栓不可見，視覺上簡潔美觀。

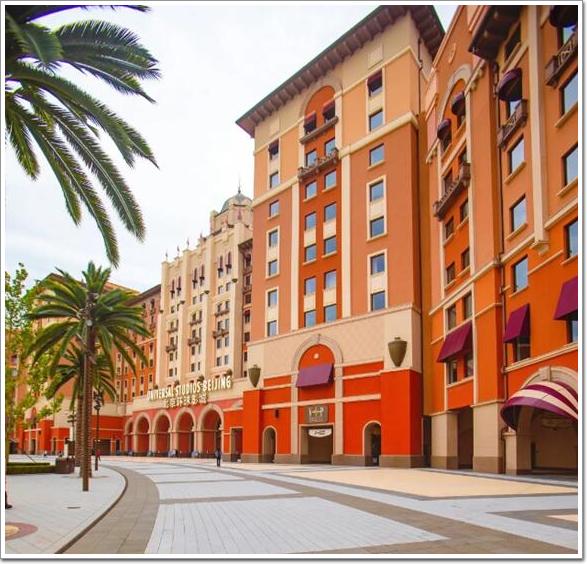

北京環球影城大酒店
產品：慧魚模擴底錨栓FZA
幕墻材質：玻璃纖維增強混凝土
工程簡介：環球主題酒店的裝飾和細節完美展現和演繹好萊塢電影黃金時代的風采。外立面幕墻采用了慧魚模擴底錨栓FZA進行龍骨固定，相較于普通膨脹錨栓，幾乎對混凝土無側向應力破壞，可以使用在邊間距很小的位置，且擁有抗沖擊測試認證，保障了整個幕墻工程的安全。幕墻保溫層的固定采用慧魚幕墻用保溫錨栓DHK，其優化的膨脹幾何設計使其埋深較淺，減少鉆孔時間，簡單的敲擊式安裝減少了工作強度，保障了建筑保溫的效果。
上海前灘信德文化中心
產品：慧魚槽式預埋組件FES、慧魚齊平式背栓FZP-Ⅱ、慧魚SaMontec支吊架
幕墻材質：鋁板、玻璃
建筑高度：150m
工程簡介：慧魚槽式預埋組件系統應用于前灘31樂薈、前灘信德中心、前灘31雅辰酒店的幕墻工程。產品具有高度的可調節性和靈活性，螺栓連接系統可避免現場焊接，適用于多種混凝土基材狀況，多種表面處理（詞條“表面處理”由行業大百科提供）方式使之適用于多類大氣環境。環保、省時、節能、高效、避免對現有結構造成損傷，此外，慧魚齊平式背栓FZP-Ⅱ應用于前灘31文化演藝中心石材干掛;慧魚SaMontec支吊架系列應用于綜合體項目中所有機電工程管道的固定。

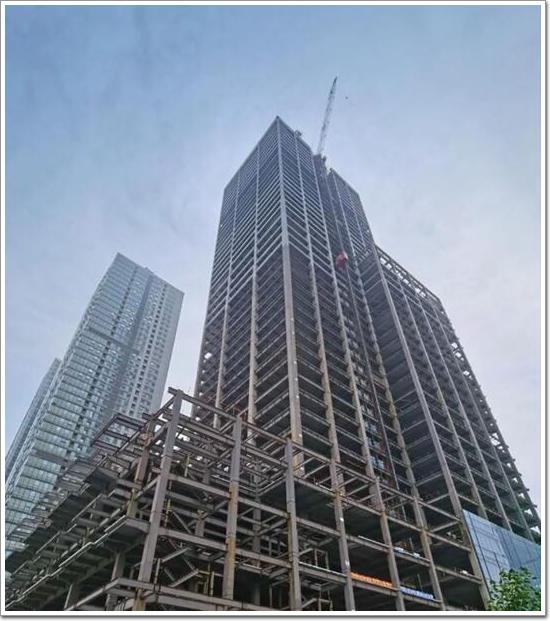

大連中科CIC國際中心項目
產品：慧魚槽式預埋組件FES
幕墻材質：玻璃
建筑高度：204m
工程簡介：地上44層國際級寫字樓、地下4層。如何解決大板塊單元體幕墻的受力問題是該項目的施工難點。為更好地呈現外立面幕墻的設計理念，保障整個幕墻的安全性，通過仔細的計算和校核，根據不同大小的受力荷載，項目中使用了慧魚FES 50/30以及FES 52/34的槽式預埋組件。同時出于安全考慮，慧魚特別提供了多錨腿的解決方案。

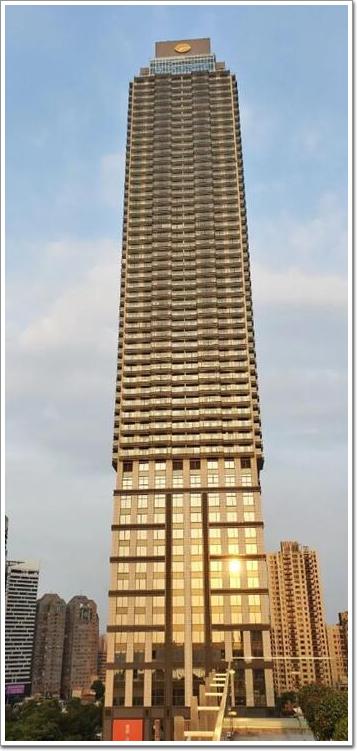

中國臺灣THE ONE
產品：慧魚齊平式背栓FZP-Ⅱ
幕墻材質：花崗巖
建筑高度：150m
工程簡介：The ONE作為當地地標性的建筑，是臺灣都市中最高的住宅樓，也是亞洲第六高的摩天大樓。整個建筑外表皮被天然石材覆蓋，板材由來自印度的銀星花崗巖和中國的G603花崗巖組成，單塊尺寸達到了1700 x 803 x 30mm。約130,000顆慧魚間距式背栓FZP-II 13x24.5 M8/SO/15.5 AL，將花崗巖面板牢固地錨固在幕墻龍骨和混凝土的支撐結構上。
國際案例

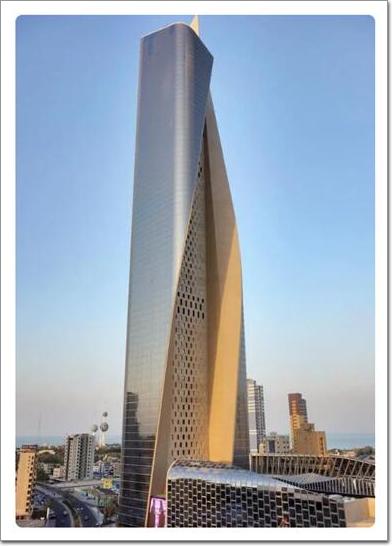

科威特阿爾哈姆拉塔
幕墻材質：石材
產品：慧魚齊平式背栓FZP
建筑高度：412.6m
工程簡介：總樓面面積逾19萬平方米，為科威特最高的大廈，亦是世界上最高的雕刻塔樓建筑物。外立面采用了很少見的卷曲造型，可以起到一定的遮陽防曬效果。慧魚齊平式背栓FZP具有表面不可見的特點，被譽為“隱形的冠軍”，用于項目中石材的錨固。

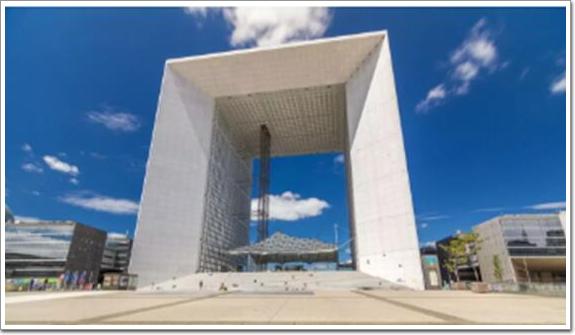

法國巴黎新凱旋門
幕墻材質：大理石（詞條“大理石”由行業大百科提供）
產品：慧魚間距式背栓FZP-II-SO
面板厚度：30mm
幕墻立面區域：25,000 m²
建筑高度：110m
面板大小：1.78m × 0.59m
工程簡介：新凱旋門是一正方形建筑，長寬各為105米。由于炎熱、潮濕和空氣污染等問題，建筑物石材長期磨損導致變形、剝落（詞條“剝落”由行業大百科提供）和開裂，新凱旋門進行了大規模的翻新和現代化改造。為了保證新凱旋門石材的美觀性，項目使用慧魚FZP-II-SO間距式背栓，該背栓不穿透板材表面，能達到“隱形”錨固。翻新工程分為二期，總計使用了近8萬顆背栓用于修復凱旋門南北側的花崗巖石板和裝飾區。

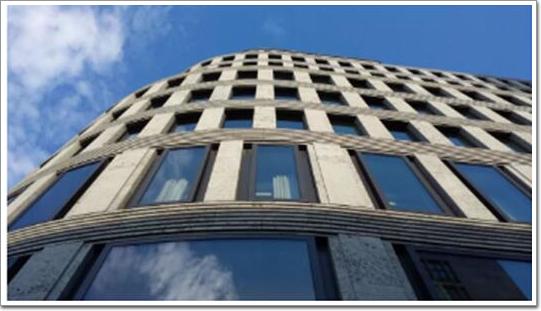

德國柏林協和酒店
幕墻材質：石材
產品：慧魚齊平式背栓FZP
面板厚度：40mm
幕墻立面區域：9,000m²
工程簡介：酒店緊鄰漢諾威新市政廳。弧形的建筑外立面，由垂直的石材面板與周圍窗戶銜接，無法采用傳統開槽和銷釘等邊緣式安裝方式，而慧魚背栓在板材背部的連接方式成功解決了這一問題。

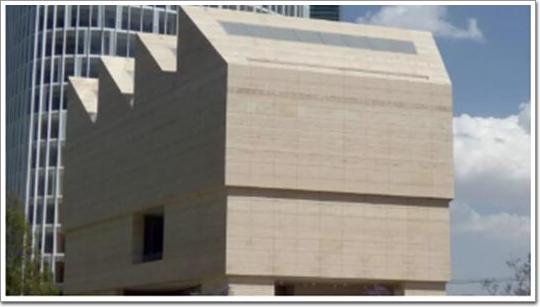

墨西哥Jumex博物館
幕墻材質：石材
產品：慧魚齊平式背栓FZP
面板厚度：40-50mm
幕墻立面區域：5,800m²
面板大小：3.75m²/塊
工程簡介：該項目是是Jumex當代藝術基金會的主要行動平臺，作為致力于展示和促進當代藝術的機構。項目選用的石灰石表面有許多孔洞，且拉拔力（詞條“拉拔力”由行業大百科提供）低。為使整個建筑的幕墻體系得以實現，慧魚提供了創新性的加強板材強度的錨固解決方案。

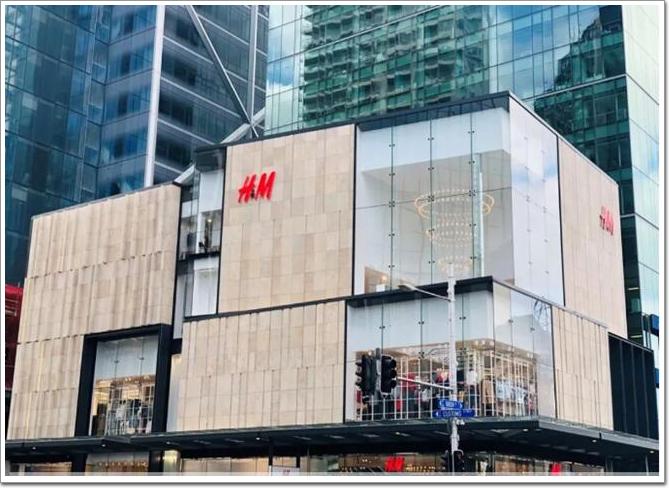

奧克蘭購物中心
幕墻材質：石灰巖
產品：慧魚間距式背栓FZP-II-SO、慧魚齊平式背栓FZP-Ⅱ
幕墻立面區域：4500m²
建筑高度：180m
工程簡介：項目位于奧克蘭市中心，包含零售、餐飲和娛樂空間，面積約1.8萬平方米。慧魚背栓為幕墻外立面Jura石灰巖面板提供了一個隱形并且安全的錨固解決方案。慧魚背栓FZP-II在錐孔內不受膨脹壓力的影響，在幕墻面板1/5寬度及高度的錨固定位，可大大降低板的跨中彎矩并提供更高的承載力。這讓購物中心幕墻使用薄型大尺寸石灰巖面板得以實現。
除石材干掛外，慧魚還參與了國外玻璃幕墻工程的建設：

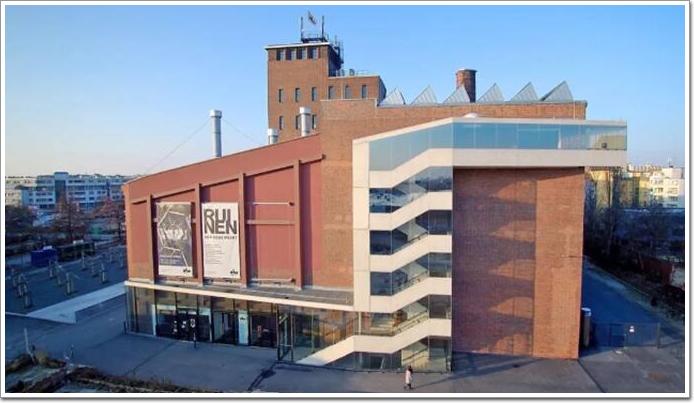

柏林KINDL當代藝術中心
幕墻材質：夾膠鋼化玻璃
產品：慧魚玻璃背栓FZP-G
幕墻立面區域：250 m²
面板大小：1.5m x 4.75m
工程簡介：KINDL的前身是柏林釀酒廠，改造后堪稱舊時代工業與當代藝術完美融合。由62塊形狀各異的定制夾膠鋼化玻璃制成的面板被用于建筑的外墻。由慧魚公司、GIP GLAZING GmbH公司以及BGT Bischoff Glastechnik AG公司三家合作開發的新型幕墻點式結構，為整棟建筑幕墻的設計理念得以實現提供了基礎。慧魚的玻璃背掛技術，讓大面積的玻璃幕墻得以呈現完整單塊透明玻璃的效果，從而使柏林全景一覽無遺。

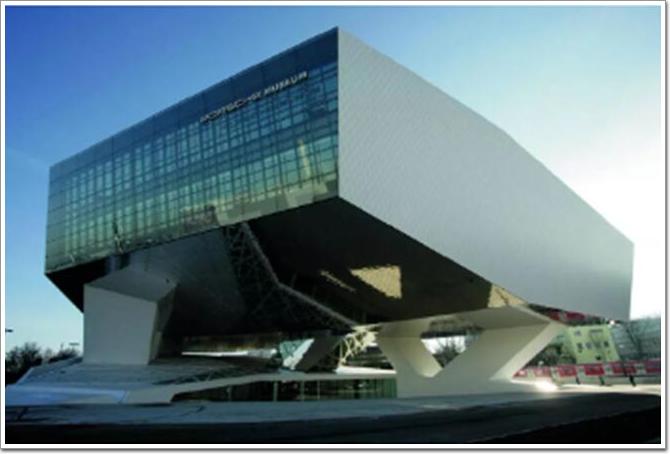

德國保時捷博物館
幕墻材質：玻璃
產品：慧魚單層鋼化玻璃背栓FZP-G-Z
面板厚度：10/8mm 、10/10mm
幕墻立面區域：15,000 m²
建筑高度：50m
工程簡介：展館中有大量的展品車輛和照片，展示了歐洲汽車制造界的歷史。斯圖加特的保時捷博物館采用了夾膠玻璃結合點式幕墻的設計，最大玻璃板（詞條“玻璃板”由行業大百科提供）塊達到3.4x1.9m,板塊傾斜角度達到16.5°，最大的玻璃面板采用了12個FZP G-Z玻璃背栓固定。
如需更多產品及案例信息，可瀏覽慧魚官網：點擊查看 www.fischer.com.cn查詢和下載，或撥打客服熱線：400-820-2137。您也可掃描以下二維碼，下載慧魚樣本。
